攝像機防電瞬變保護

2022.01.10

如果使用的是分立式電源,靜電放電(ESD),以及其他瞬變和浪涌可能進入攝像頭的直流輸入端口中。解決方法是在盡可能靠近攝像頭直流輸入端口地方連接一個通用瞬態電壓抑制(TVS)二極管,針對5~6 V的關斷電壓,通常需要選配一個30pF、30kv的單向或雙向元器件。二極管的選取應遵循以下原則:二極管的額定電壓應比直流電路的額定電壓高15%以上,并且還要考慮適用的場合及溫度范圍。

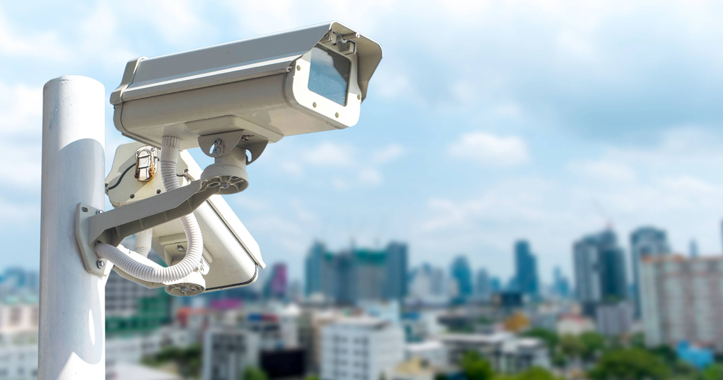

攝像機
聲明:部分內容及圖片來源于網絡,如有侵權請聯系刪除。

多媒體卡(MMC)或者智能卡端口也是ESD進入系統的一個入口。用戶或安裝者會積累靜電荷,當插入MMC卡或SD存儲卡時,靜電荷會發生轉移。這里推薦使用具有5~5.5V關斷電壓的8~30pF、15kV單向TVS陣列進行保護。因為該端口的傳輸速率較低,所以可選擇高達30pF的電容值進行保護,既可以選擇分立式二極管,也可以選擇二極管陣列,可減少元器件數或者節省電路板空間。

ESD也可以通過攝像頭的鍵盤和控制按鈕進入系統中,這時可以通過一個具有5~6V關斷電壓的8~30pF、15~30kV雙向或單向TVS陣列進行保護。因為這些電路是簡單的直流電路,所以保護元器件的電容無關緊要,并且在很大程度上是基于外形尺寸進行選擇的(分立式對陣列或若封裝外形)。

如果攝像頭包含USB端口,那么數據線可以用低電容解決方案進行保護,因為USB2.0的數據傳輸速率可高達480Mbps,USB3.0的數據傳輸速率可高達5Gbps,在這種情況下,有很多遠低于1pF的電容陣列可供選擇。
