光鏈路常見的故障分析

2022.01.03

安防視頻監控系統工程中,光纜大多數都是由用戶自行敷設的,一般采用G.652單模光纖。由于系統覆蓋范圍一般都不大,用標配設備光鏈路損耗(≤20km)就可滿足需求,因此,無端機對光路損耗沒有過高的要求,但是用戶會遇到無圖像、圖像跳動、圖像質量差等問題,多數都出在光路兩端的尾纖、跳線或適配器上,很少與主干光路有關。

光傳輸系統
聲明:部分內容及圖片來源于網絡,如有侵權請聯系刪除。

(1)常見的光鏈路問題有:

●光纖活動連接器插入不正確;

●光纖活動連接器的纖芯被污染。

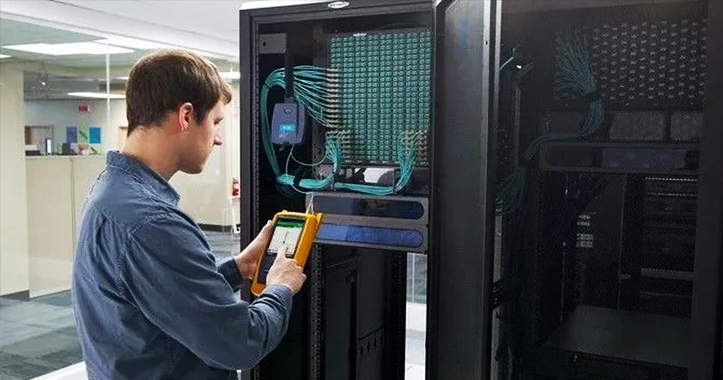

判斷光鏈路故障是一個復雜的過程,從什么地方入手查找有一定的講究,必要時可考慮使用光時域反射器(OTDR)或光功率計測試光路損耗,以幫助查找判斷。

(2)常見的光纖故障及產生這些故障的可能原因。這里給出了一些最常見的光纖故障及產生這些故障的可能原因,有助于故障定位。

①光鏈路完全不通,測光功率幾乎為零。主要原因可能為:

●在施工中由于外力擠壓或過度彎折等造成的光纖斷裂;

●在運行中由于撞擊、沖擊、火燒等造成的光纖斷裂。

②接收端光功率不足。主要原因可能為:

●光纖敷設距離過長造成信號丟失;

●連接器受損造成信號丟失;

●光纖接頭和連接器故障造成信號丟失;

●使用過多的光纖接頭和連接器造成信號丟失;

●光纖配線盤或熔接盤連接處故障造成信號丟失。

③光鏈路時斷時續。主要原因可能為:

●結合處制作水平低劣,或結合次數過多造成光纖衰減嚴重;

●由于灰塵、指紋、擦傷、濕度等因素損傷了連接器;

●發射功率過低。
