一、拼接處理器定義

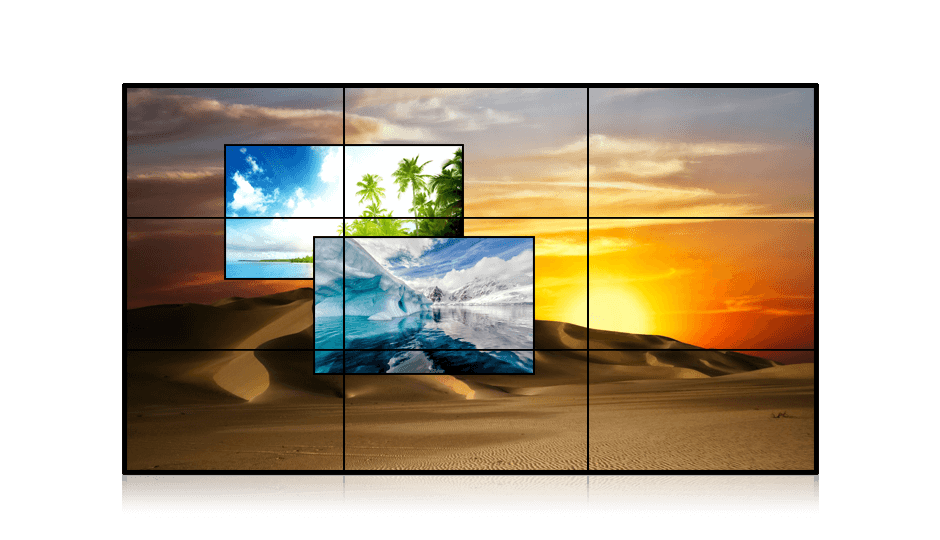

拼接處理器是專業的視頻處理與控制設備，拼接處理器主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(如背投單元)，完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏，可以支持多種視頻設備的同時接入。顯示終端可以是DLP大屏、PDP大屏、LED顯示屏、投影機、監視器、液晶電視等。
二、拼接處理器優勢
拼接控制器采用純硬件結構設計，無操作系統，整個系統完全封閉式運行，穩定性大大高于基于WINDOWS操作系統的"計算機+板卡"方式和嵌入式系統設計的傳統控制器，采用目前世界上最先進的高速視頻處理芯片，應用先進的數字圖像處理算法實時處理多路視頻圖像，即把壓縮后的畫面在投影機上顯示。
拼接控制器是專業針對大屏幕、投影、液晶等設備的拼接控制器，專用超高速芯片，可控制多路實時視頻組合顯示。處理器組成的電視墻分辯率高、可靠性高、動態圖象自然流暢、清晰艷麗、成本低、顯示特技豐富。適合指揮、電視電話會議、三維演示、監控、廣告等；和視頻混合運用的高端領域，多臺級連可組成任意規模的電視墻 ，直接連接監控硬盤錄像機接口、電視會議電視墻終端、WEB視頻監控工作站終端。是專門針對高要求實時超高分辯率應用而設計的。
三、拼接處理器功能
1、圖象參數的亮度，對比度，色度，平滑的自動調整;
2、三種不同的邊緣處理技術，以根據不同的情況實現最佳的拼接效果;
3、處理器內置數字化多屏色平衡，通過數字三基色調整電路后，有效地抑制了各個投影單元的三原色離散，使得紅綠藍三基色都實現了一致，因此可以確保各個拼接單元顯示色彩的一致性，墻體無明顯色差。 ;
4、采用大規模FPGA陣列式純硬件架構，無操作系統，無硬盤，免維護，避免了系統死機、硬件沖突以及病毒等問題。
5、采用模塊化設計，可靈活搭配HDMI、DVI、SDI、VGA、CVBS種類的輸入輸出板卡。
6、支持分辨率高達 4:4:4 色彩采樣，輕松實現1080P全高清顯示效果。
7、采用單時鐘純數字同步技術，在播放高速動態視頻時，圖像流暢銜接使得極具視覺價值。
8、拼接處理器輸入、輸出板卡在工作狀態下可以熱插拔，無需重啟或刷新設備，在設備擴容時，無需關機，僅需要將板卡在設備運行狀態下插入相應的卡槽即可實現系統在線擴容，最大程度地保證了工作系統的穩定。
四、拼接處理器應用
廣泛應用于:監控、指揮、調度系統、公安、消防、軍事、氣象、鐵路、航空等監控系統中、視訊會議、查詢系統等。
